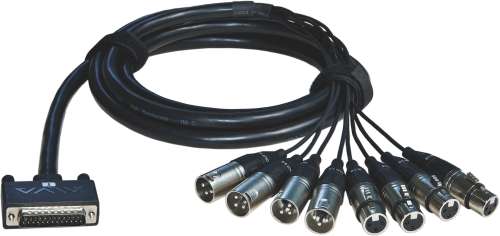

Specifications:
192 kHz ready
Cable Color: black
Impedance: 110 Ohm
Numbered XLR fan-out
D-sub: 25-pin male, UNC 4/40 thread
Cable Ø: 15 mm
Available lenghts
1 m (3.3 ft.) = Part No. AES25-4F4M1
3 m (9.8 ft.) = Part No. AES25-4F4M3
6 m (19.6 ft.) = Part No. AES25-4F4M6
Applicable with the following RME devices:
HDSP AES-32, HDSPe AES-32, BOB-32, ADI-192 DD, ADI-4 DD, ADI-8 QS,
ADI-6432, OctaMic-D, OctaMic II, Micstasy, DMC-842.
D-Sub Pin-Out Diagram AES-In 1 (1/2) AES-In 2 (3/4) AES-In 3 (5/6) AES-In 4 (7/8)
Pin 24= (+) Pin 10= (+) Pin 21= (+) Pin 7 = (+)
Pin 12= (-) Pin 23= (-) Pin 9= (-) Pin 20= (-)
AES-Out 1 (1/2) AES-Out 2 (3/4) AES-Out 3 (5/6) AES-Out 4 (7/8)
Pin 18= (+) Pin 4= (+) Pin 15= (+) Pin 1 = (+)
Pin 6= (-) Pin 17= (-) Pin 3= (-) Pin 14= (-)
GND is connected to D-Sub Pins: 2, 5, 8, 11, 16, 19, 22, 25.
Pin 13 is not connected
RASPOLOŽIVO U DUŽINI OD 3, 6 I 10 METARA!
CIJENA OVISI O DUŽINI KABLA!
